head 單位重量液體流經泵后獲得的有效能量。是泵的重要工作能參數，又稱壓頭。可表示為流體的壓力能頭、動能頭和位能頭的增加，即 H=(p2-p1)/ρg+(c2^2-c1^2)/2g+z2-z1 式中 H——揚程，m； p1，p2——泵進出口處液體的壓力，Pa； c1，c2——流體在泵進出口處的流速，m/s； z1，z2——進出口高度，m； ρ——液體密度，kg/m3； g——重力加速度，m/s2。

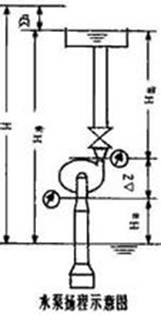

水泵的揚程、流量和功率是考察水泵性能的重要參數： 流量 水泵的流量又稱為輸水量，它是指水泵在單位時間內輸送水的體積。用Q表示，單位是m3/H ，L/S。 揚程 （離心泵的揚程與升揚高度(舉升高度)不同，泵的升揚高度是指泵將液體從低處送到高處的垂直高度。只有當泵的進出口容器都處于0.1MP，進出口管徑相同及管路阻力可忽略不計時，泵的揚程才與舉升高度相等。） 水泵的揚程是指水泵能夠揚水的高度，通常用H表示，單位是m。離心泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程；從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即 水泵揚程= 吸水揚程 + 壓水揚程應當指出，銘牌上標示的揚程是指水泵本身所能產生的揚程，它不含管道水流受摩擦阻力而引起的損失揚程。在選用水泵時，注意不可忽略。否則，將會抽不上水來。 水泵揚程=凈揚程+水頭損失 凈揚程就是指水泵的吸入點和高位控制點之間的高差，如從清水池抽水，送往高處的水箱。凈揚程就是指清水池吸入口和高處的水箱之間的高差。 功率 在單位時間內，機器所做功的大小叫做功率。通常用符號N來表示。常用的單位有：公斤·米/秒、千瓦、馬力。通常電動機的功率單位用千瓦表示；柴油機或汽油機的功率單位用馬力表示。動力機傳給水泵軸的功率，稱為軸功率，可以理解為水泵的輸入功率，通常講水泵功率就是指軸功率。 由于軸承和填料的摩擦阻力；葉輪旋轉時與水的摩擦；泵內水流的漩渦、間隙回流、進出、口沖擊等原因。必然消耗了一部分功率，所以水泵不可能將動力機輸入的功率完全變為有效功率，其中定有功率損失，也就是說，水泵的有效功率與泵內損失功率之和為水泵的軸功率。 電機的主要參數：電機功率（KW），轉速（r/min），額定電壓（V），額定電流（A）。 1. 什么叫流量？用什么字母表示？用幾種計量單位？如何換算？如何換算成重量及公式？ 答：單位時間內泵排出液體的體積叫流量，流量用Q表示，計量單位：立方米/小時（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/minG=Qρ G為重量 ρ為液體比重 例:某臺泵流量50 m3/h，求抽水時每小時重量？水的比重ρ為1000公斤/立方米。 解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h 2. 什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？ 答：單位重量液體通過泵所獲得的能量叫揚程。泵的揚程包括吸程在內，近似為泵出口和入口壓力差。 揚程用H表示，單位為 米（m）。 泵的壓力用P表示，單位為Mpa（兆帕），H=P/ρ.如P為1kg/cm2，則H=（lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m1Mpa=10kg/c m2,H=(P2-P1)/ρ (P2=出口壓力 P1=進口壓力) 3. 什么叫泵的效率？公式如何？ 答：指泵的有效功率和軸功率之比。η=Pe/P泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故 又稱軸功率，用P表示。有效功率即：泵的揚程和質量流量及重力加速度的乘積。
|
